Z12A胀套Expansion sleeve
1、安装简单，拆卸方便:安装时无需加热或冷缩，并不需要敲击。拆卸时将螺栓松开并顶出即可，无需借助拉马或敲击工具。
2、安装时可以任意确定轴向位置及径向方向。
3、再狭小空间安装操作较容易。
4、大型零部件安装较容易操作。
5、角度上和轴向不会反冲。
6、过载保护。
7、数与轴可以设计的更加小、轻便，节约成本和空间。
|
规格(mm) |
尺寸(mm) |
额定负载 |
接触压力 |
锁紧螺钉 (G.12.9) |
重量 (KG) |
|||
|

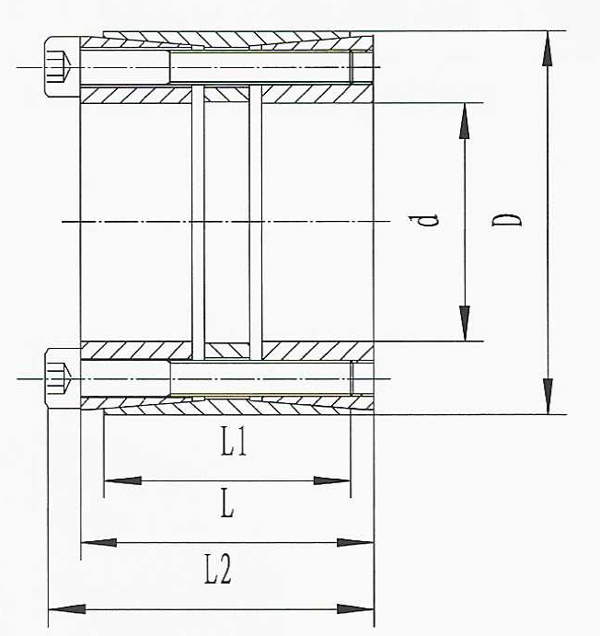

d x D x L |
L1 |
L2 |
轴向(KN) |
扭矩(N.m) |
轴(Mpa) |
毂(Mpa) |
拧紧力矩(N.m) |
|
|
25 x 50 x 40 25 x 55 x 40 28 x 55 x 40 |
32 32 32 |
46 46 46 |
65 65 65 |
810 810 950 |
288 288 268 |
98 98 102 |
17 17 17 |
0.35 0.35 0.42 |
|
30 x 55 x 40 35 x 60 x 54 38 x 75 x 54 |
32 44 44 |
46 60 62 |
68 70 145 |
970 1240 2780 |
241 157 263 |
98 83 117 |
17 17 41 |
0.40 0.60 1.15 |
|
40 x 75 x 54 42 x 75 x 54 45 x 75 x 54 |
44 44 44 |
62 62 62 |
146 151 151 |
3020 3150 3390 |
293 248 261 |
121 116 121 |
41 41 41 |
0.59 1.25 0.74 |
|
48 x 80 x 64 50 x 80 x 64 55 x 85 x 64 |
56 56 56 |
72 72 72 |
159 163 164 |
3920 4110 4370 |
161 156 137 |
96 97 89 |
41 41 41 |
1.30 1.26 1.36 |
|
60 x 90 x 64 65 x 95 x 64 70 x 110 x 78 |
56 56 70 |
72 72 88 |
211 217 314 |
6320 7100 11730 |
167 160 184 |
111 109 117 |
41 41 83 |
1.46 1.55 2.90 |
|
75 x 115 x 78 80 x 120 x 78 85 x 125 x 78 |
70 70 70 |
88 88 88 |
340 392 400 |
11900 16400 16600 |
159 156 175 |
104 130 119 |
83 83 83 |
3.00 3.30 3.40 |
|
90 x 130 x 78 95 x 135 x 78 100 x 145 x 100 |
70 70 90 |
88 88 112 |
400 412 559 |
18000 19000 27900 |
169 160 165 |
116 112 113 |
83 83 145 |
3.50 3.70 5.50 |
|
110 x 155 x 100 120 x 165 x 100 130 x 180 x 116 |
90 90 104 |
112 112 130 |
593 666 783 |
32700 39900 50900 |
160 163 153 |
113 119 111 |
145 145 230 |
6.00 6.40 10.0 |
|
140 x 190 x 116 150 x 200 x 116 160 x 210 x 116 |
104 104 104 |
130 130 130 |
941 1002 1023 |
65900 76700 80200 |
171 174 160 |
126 131 122 |
230 230 355 |
10.0 10.3 12.4 |
|
170 x 225 x 146 180 x 235 x 146 190 x 250 x 146 |
134 134 134 |
162 162 162 |
1257 1393 1393 |
107000 126000 136000 |
146 153 150 |
111 118 114 |
355 355 355 |
15.7 17.6 19.6 |
|
200 x 260 x 146 220 x 285 x 146 240 x 305 x 146 |
134 134 134 |
162 162 162 |
1440 1660 1820 |
139000 182000 230000 |
138 150 158 |
106 116 122 |
355 355 355 |
21.5 33.0 37.0 |
|
260 x 325 x 146 280 x 355 x 177 300 x 375 x 177 |
134 165 165 |
162 197 197 |
1920 2560 2960 |
237000 358000 444000 |
150 139 157 |
112 115 126 |
690 690 690 |
30.0 49.8 50.0 |
