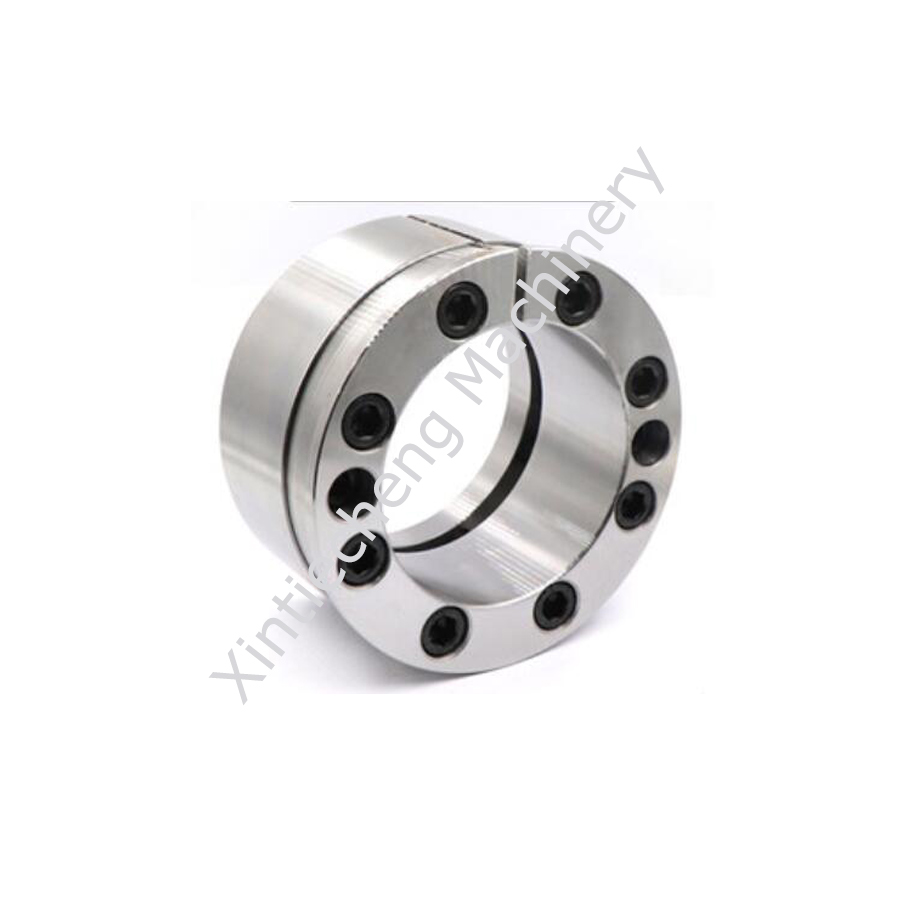

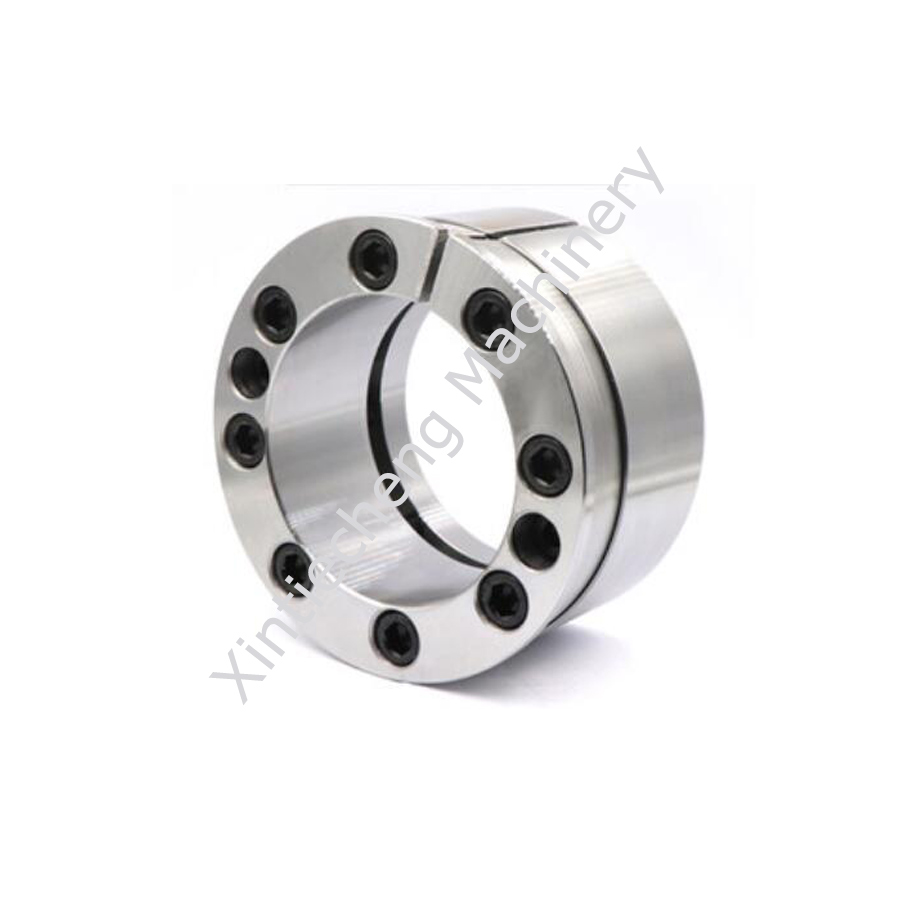

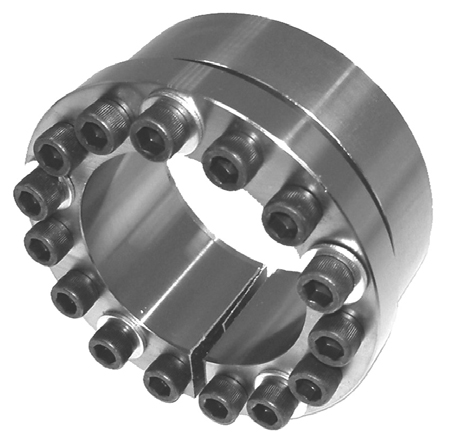

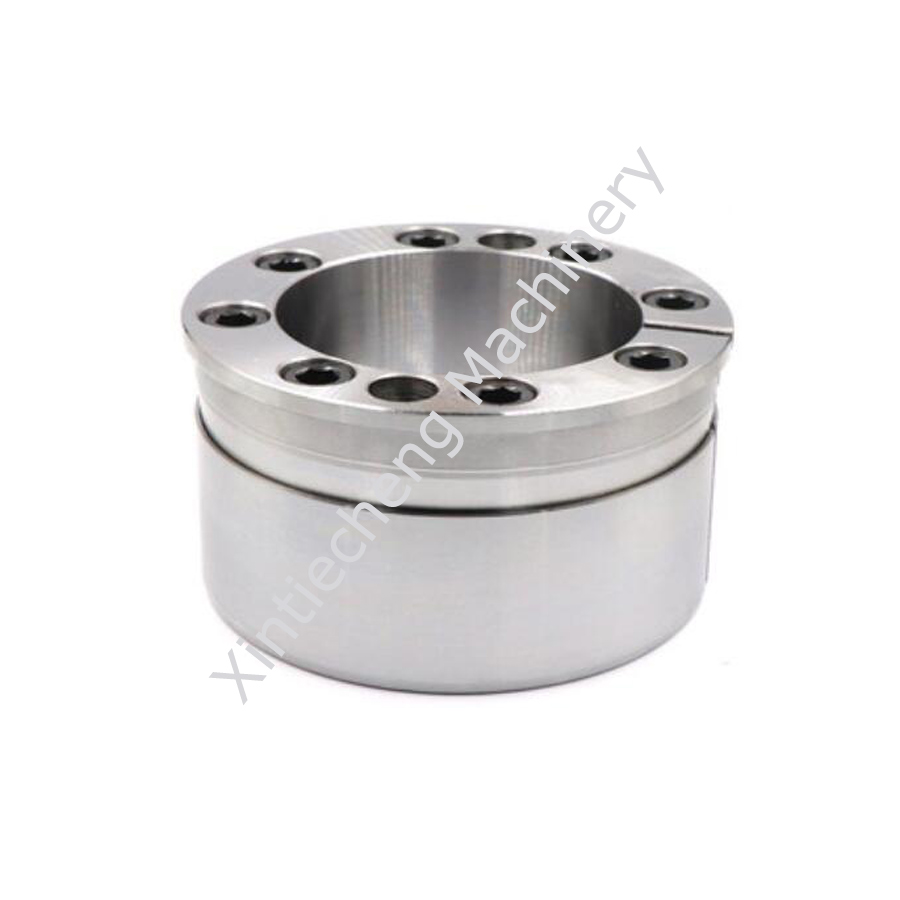

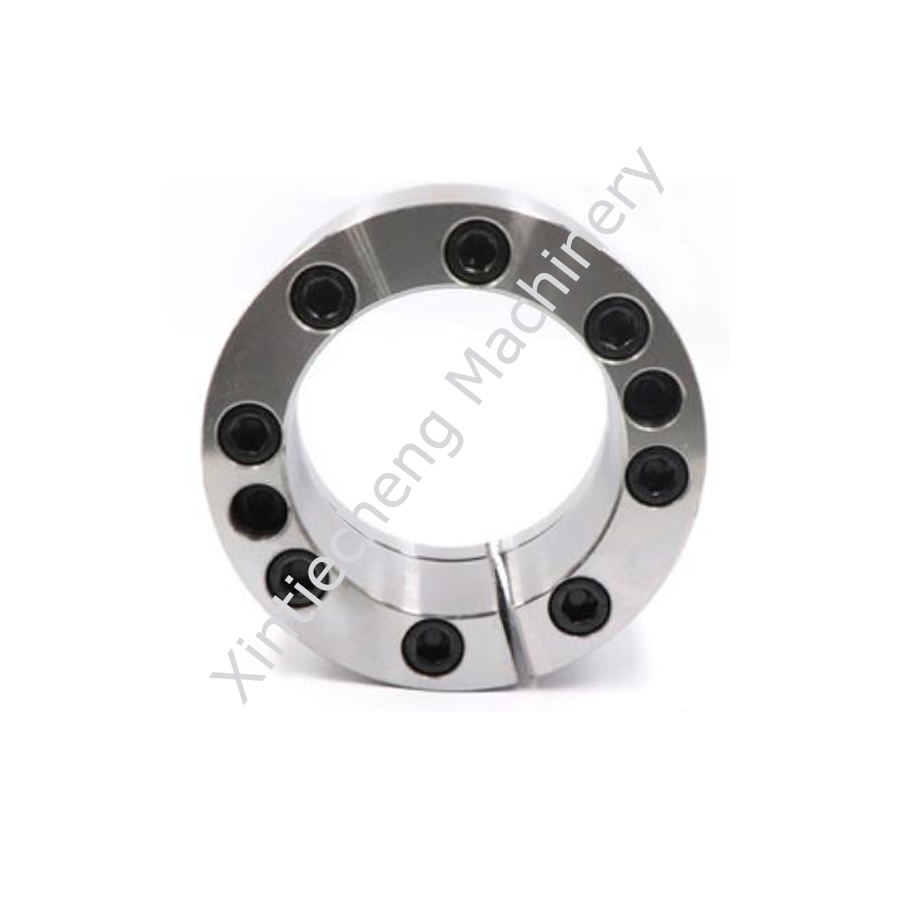

Z9胀套Expansion sleeve
1、安装简单，拆卸方便:安装时无需加热或冷缩，并不需要敲击。拆卸时将螺栓松开并顶出即可，无需借助拉马或敲击工具。
2、安装时可以任意确定轴向位置及径向方向。
3、再狭小空间安装操作较容易。
4、大型零部件安装较容易操作。
5、角度上和轴向不会反冲。
6、过载保护。
7、数与轴可以设计的更加小、轻便，节约成本和空间。
|
规格(mm) |
尺寸(mm) |
额定负载 |
接触压力 |
锁紧螺钉(G.12.9) |
重量 (KG) |
|||
|

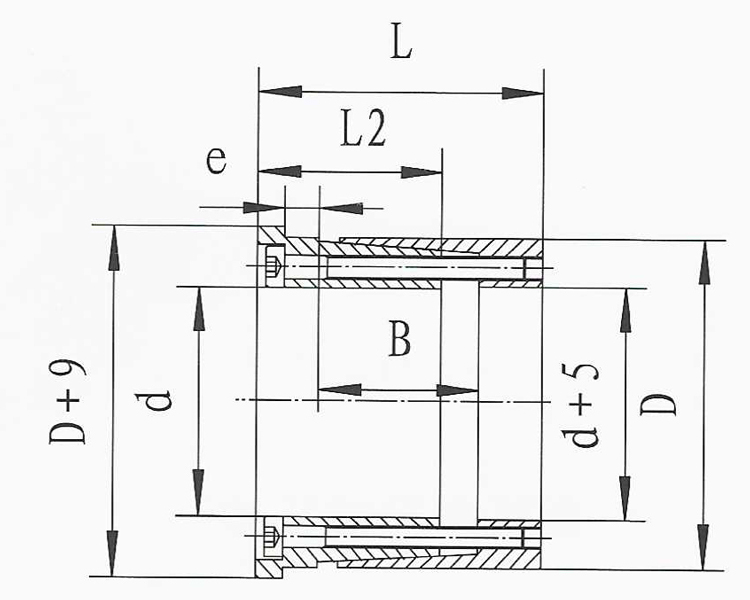

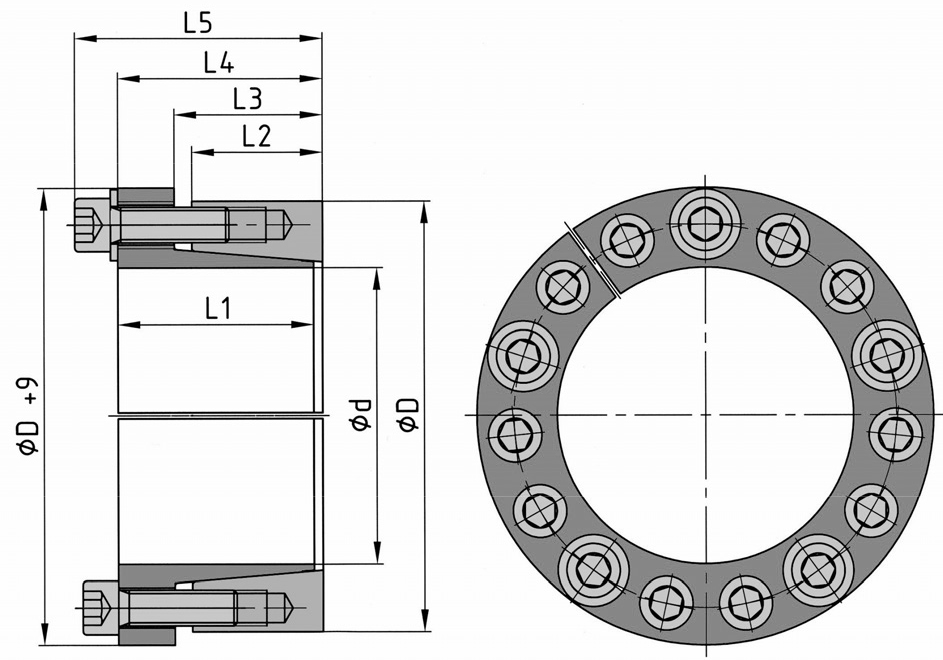

d x D x L |
L1 |
L2 |
轴向(KN) |
扭矩(N.m) |
轴(Mpa) |
毂(Mpa) |
拧紧力矩(N.m) |
|
|
100x 145x 75 110x155x75 120x 165x75 |
61 61 61 |
54 54 54 |
192 191 216 |
9600 10500 13000 |
102 93 96 |
70 66 70 |
145 145 145 |
4.70 5.10 5.50 |
|
130 X 180 X 84 140x 190X 84 150 X 200 X 84 |
68 68 68 |
63 63 63 |
287 287 287 |
17800 20200 21600 |
100 94 88 |
78 69 66 |
145 145 145 |
7.50 7.90 8.40 |
|
160 X 210 X 84 17 0x 225 X 84 180 x 235 X 84 |
68 68 68 |
63 63 63 |
36 383 431 |
28800 32600 38800 |
101 101 108 |
77 76 82 |
145 145 145 |
8.90 10.5 11.0 |
|
190 x 250 X 94 200 X 260 X 94 220 x285 X 94 |
77 77 77 |
69 69 69 |
493 526 640 |
46800 52800 70000 |
106 100 119 |
80 77 92 |
230 230 355 |
14.3 15 .0 17 8 |
|
240 X 305 X 112 260 X 325 X 112 280 X 325 X 120 |
93 93 99 |
86 86 94 |
731 822 910 |
88000 107000 128000 |
96 103 96 |
75 82 75 |
355 355 355 |
23.2 24.8 33.0 |
|
300 x 375 x 120 320 X 405 X 142 340 X 425 X 142 |
99 121 137 |
94 109 109 |
1000 1280 1420 |
151000 206000 242000 |
99 101 106 |
79 80 85 |
355 690 690 |
36.0 52.0 54.0 |
|
360 X 455 X 159 380 X475 X 159 400 X 495 X 159 |
137 137 137 |
120 120 120 |
1770 1770 1770 |
319000 337000 355000 |
113 109 101 |
89 87 83 |
930 930 930 |
72.0 75.0 78.0 |
|
420 X 515 X 159 |
137 |
120 |
1980 |
410000 |
107 |
87 |
930 |
82.0 |
