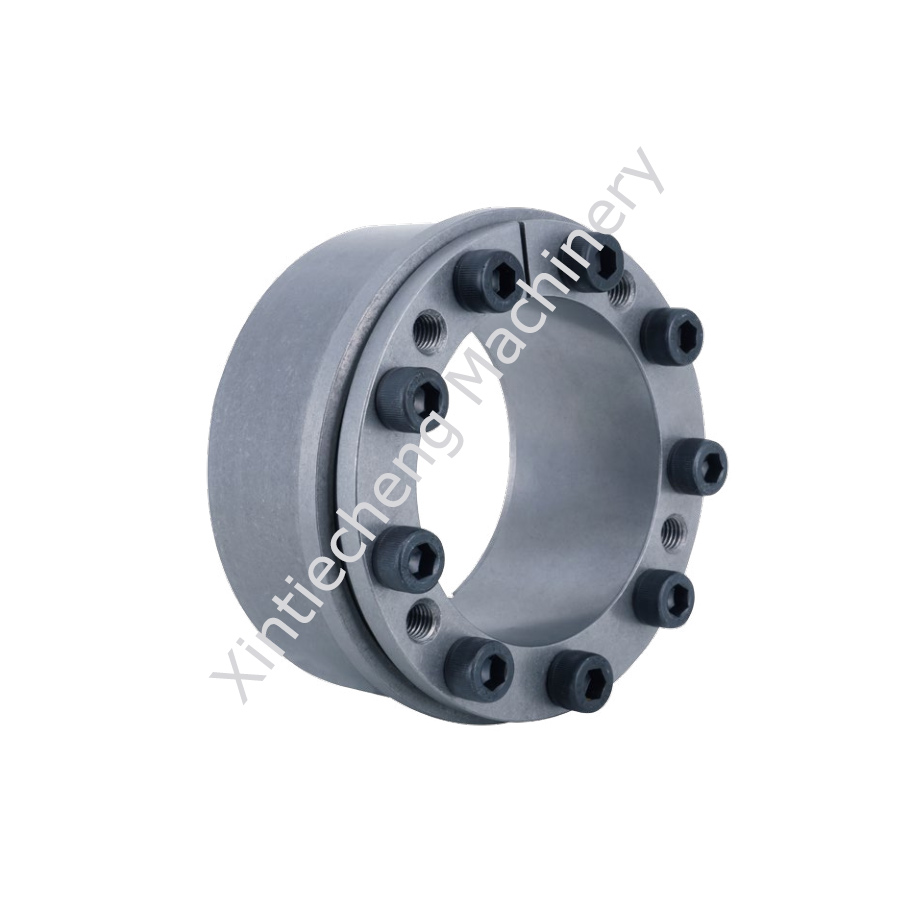

Z13胀套Expansion sleeve
1、安装简单，拆卸方便:安装时无需加热或冷缩，并不需要敲击。拆卸时将螺栓松开并顶出即可，无需借助拉马或敲击工具。
2、安装时可以任意确定轴向位置及径向方向。
3、再狭小空间安装操作较容易。
4、大型零部件安装较容易操作。
5、角度上和轴向不会反冲。
6、过载保护。
7、数与轴可以设计的更加小、轻便，节约成本和空间。
|
规格(mm) |
尺寸(mm) |
额定负载 |
接触压力 |
锁紧螺钉(G.12.9) |
重量 (KG) |
|||
|
d x D x L |
L1 |
L2 |
轴向(KN) |
扭矩(N.m) |
轴(Mpa) |
毂(Mpa) |
拧紧力矩(N.m) |
|
|
20 x 47 x 42 22 x 47 x 42 24 x 50 x 42 |
26 26 26 |
48 48 48 |
54 54 54 |
540 600 650 |
276 253 230 |
117 118 110 |
14 14 14 |
0.51 0.53 0.55 |
|
25 x 50 x 42 28 x 55 x 42 30 x 55 x 42 |
26 26 26 |
48 48 48 |
54 54 54 |
680 760 820 |
222 198 186 |
111 100 101 |
14 14 14 |
0.65 0.62 0.80 |
|
32 x 60 x 42 35 x 60 x 42 38 x 65 x 42 |
26 26 26 |
48 48 48 |
82 82 82 |
1310 1440 1560 |
261 240 220 |
139 140 129 |
14 14 14 |
0.70 0.81 0.77 |
|
40 x 65 x 42 42 x 75 x 51 45 x 75 x 51 |
26 30 30 |
48 59 59 |
82 101 101 |
1640 2130 2280 |
209 213 199 |
129 119 119 |
14 41 41 |
1.33 1.24 1.44 |
|
48 x 80 x 51 50 x 80 x 51 55 x 85 x 51 |
30 30 30 |
59 59 59 |
101 101 152 |
2430 2530 4180 |
186 179 244 |
112 112 158 |
41 41 41 |
1.41 1.35 1.45 |
|
60 x 90 x 51 65 x 95 x 51 70 x 110 x 56 |
30 30 40 |
59 59 66 |
152 152 186 |
4560 4940 6500 |
224 206 176 |
149 141 112 |
41 41 83 |
1.55 1.67 2.61 |
|
75 x 115 x 56 80 x 120 x 56 85 x 125 x 56 |
40 40 40 |
66 66 66 |
186 186 213 |
7000 7400 9000 |
165 153 165 |
107 102 112 |
83 83 83 |
2.75 2.89 3.04 |
|
90 x 130 x 56 95 x 135 x 56 100 x 145 x 64 |
40 40 46 |
66 66 77 |
213 267 270 |
9600 12600 13300 |
157 185 153 |
109 130 105 |
83 83 145 |
3.18 3.33 4.62 |
|
110 x 155 x 65 120 x 165 x 65 130 x 180 x 65 |
46 46 46 |
77 77 77 |
270 309 388 |
14700 18400 25100 |
140 147 171 |
99 107 124 |
145 145 145 |
5.00 5.37 6.46 |
|
140 x 190 x 73.5 150 x 200 x 73.5 160 x 210 x 73.5 |
51 51 51 |
87.5 87.5 87.5 |
586 639 692 |
40150 47000 54300 |
213 217 220 |
157 163 167 |
230 230 230 |
7.73 8.21 8.64 |
|
170 x 225 x 73.5 180 x 235 x 73.5 |
51 51 |
87.5 87.5 |
746 746 |
63000 66000 |
226 212 |
171 162 |
230 230 |
10.14 10.66 |
