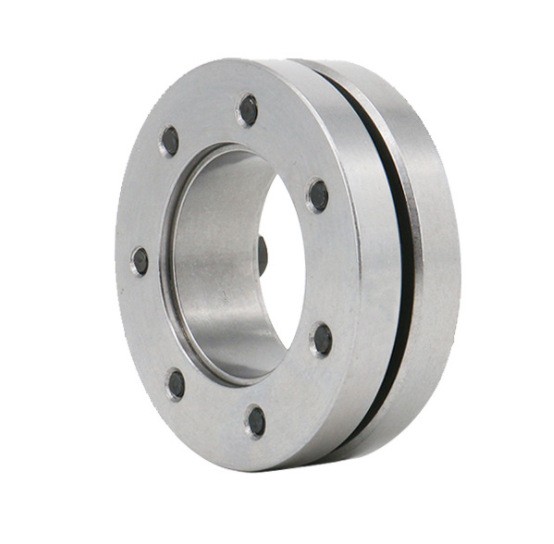

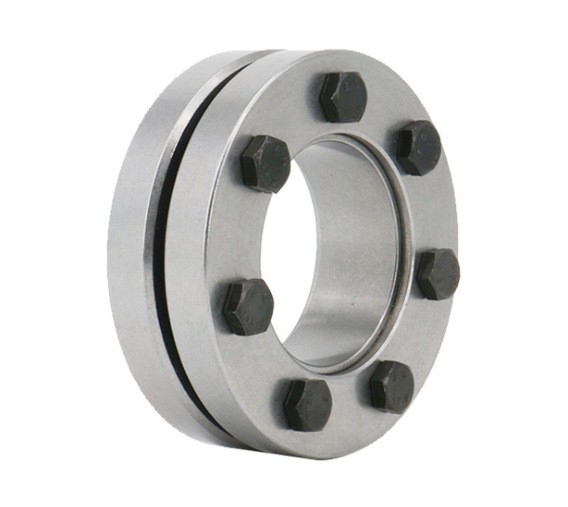

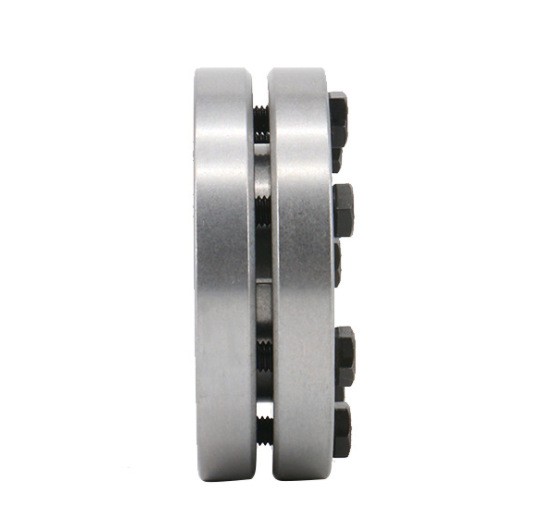

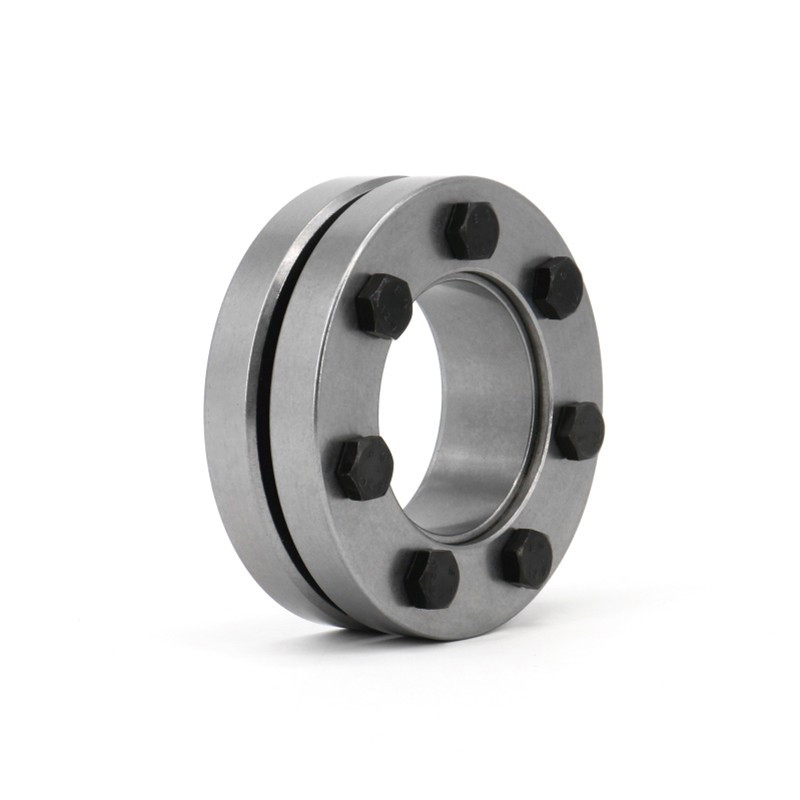

Z7胀套Expansion sleeve

ꄴ前一个： Z9胀套Expansion sleeve

ꄲ后一个： Z6胀套Expansion sleeve

1、安装简单，拆卸方便:安装时无需加热或冷缩，并不需要敲击。拆卸时将螺栓松开并顶出即可，无需借助拉马或敲击工具。
2、安装时可以任意确定轴向位置及径向方向。
3、再狭小空间安装操作较容易。
4、大型零部件安装较容易操作。
5、角度上和轴向不会反冲。
6、过载保护。
7、数与轴可以设计的更加小、轻便，节约成本和空间。

规格(mm)	尺寸(mm)			额定负载		接触压力	锁紧螺钉 (G.12.9)	重量 (KG)
d x D x L	L1	L2	dw	轴向(KN)	扭矩(N.m)	轴(Mpa)	拧紧力矩(N.m)	重量 (KG)
14 x 38 x 11	7	14.5	11 12	6.31 9.20	30 50	193 179	4	0.10
16 x 41 x 15	11	18.5	13 14	10.0 13.1	70 90	133 131	4	0.10
24 x 50 x 19.5	14	23.0	19 20 21	26 26 28	170 200 240	292 272 277	4	0.21
30 x 60 x 21.5	16	25.0	24 25 26	29 31 32	300 340 370	231 235 226	4	0.32
36 x 72 x 23.5	18	27.5	28 30 31	50 56 60	440 550 610	307 295 319	12	0.48
44 x 80 x 25.5	20	29.5	32 35 36	63 75 75	660 800 830	314 323 307	12	0.64
50 x 90 x 27.5	22	31.5	38 40 42	78 82 83	980 1110 1150	301 277 292	12	0.80
55 x 100 x 30.5	23	34.5	42 45 48	90 93 94	1390 1550 1880	249 257 252	12	1.15
62 x 110 x 30.5	23	34.5	48 50 52	97 105 110	1900 1940 2300	293 290 265	12	1.30
68 x 115 x 30.5	23	34.5	50 55 60	111 115 115	2300 2600 2600	247 265 245	12	1.32
75 x 138 x 32.5	25	38	55 60 65	123 124 132	3020 3070 3170	284 262 270	30	1.70
80 x 145 x 32.5	25	38.0	60 65 70	141 153 160	3910 3940 4600	253 259 259	30	1.90
85 x 155 x 39	30	44.5	65 70 75	165 170 191	4650 4660 6000	276 279 279	30	3.50
90 x 155 x 39	30	44.5	65 70 75	191 100 210	6300 6800 7100	263 285 271	30	3.30
100 x 170 x 44	34	49.5	70 75 80	212 220 227	7300 7300 7300	253 258 271	30	4.70
110 x 185 x 50	39	57.0	75 80 85	233 240 249	7500 8600 8800	242 234 237	59	5.90
115 x 188 x 50	39	57.0	80 85 90	252 254 269	9500 10500 10800	232 225 234	59	5.50
120 x 215 x 54	42	61.0	80 85 90	291 292 310	10800 11100 11400	283 291 288	59	9.00
125 x 215 x 54	42	61.0	85 90 95	330 330 334	13300 13400 14000	277 274 261	59	8.30
130 x 215 x 54	42	61.0	90 95 100	345 354 362	14700 15100 15400	245 255 255	59	8.00
140 x 230 x 60.5	46	68.5	95 100 105	374 408 425	15400 18100 20900	269 272 275	100	10.4
155 x 265 x 64.5	50	72.5	105 110 115	442 451 480	21000 22000 25000	250 271 260	100	15.0
160 x 265 x 64.5	50	72.5	110 115 120	492 504 530	26000 28000 29000	249 249 259	100	14.5
165 x 290 x 71	56	81.0	115 120 125	580 583 590	30000 30000 34000	271 269 280	250	22.0
170 x 290 x 71	56	81.0	120 125 130	611 620 648	35000 36000 37000	255 279 268	250	21.0
175 x 300 x 71	56	81.0	125 130 135	662 670 670	39000 40000 40000	256 253 251	250	22.0
180 x 300 x 71	56	81.0	130 135 140	768 786 810	41000 43000 47000	243 243 258	250	21.0
185 x 330 x 86	71	96.0	135 140 145	811 832 835	53000 56000 56000	246 242 237	250	37.0
190 x 330 x 86	71	96.0	140 145 150	860 870 903	60000 60000 63000	246 242 232	250	36.0
195 x 350 x 86	71	96.0	140 150 155	960 961 1017	67000 72000 76000	285 277 263	250	41.0
200 x 350 x 86	71	96.0	150 155 160	1025 1050 1112	77000 81000 89000	262 273 278	250	41.0
220 x 370 x 104	88	114	160 165 170	1200 1251 1330	96000 103000 113000	250 250 255	250	54.0
240 x 405 x 109	92	122	170 180 190	1391 1576 1591	114000 138000 148000	258 272 258	490	67.0
260 x 430 x 120	103	133	190 200 210	1800 1960 2010	167000 191000 208000	267 272 270	490	82.0
280 x 460 x 134	114	147	210 220 230	2070 2130 2300	211000 234000 265000	241 241 246	490	102
300 x 485 x 142	122	155	230 240	2431 2540	275000 292000	246 244	490	118
