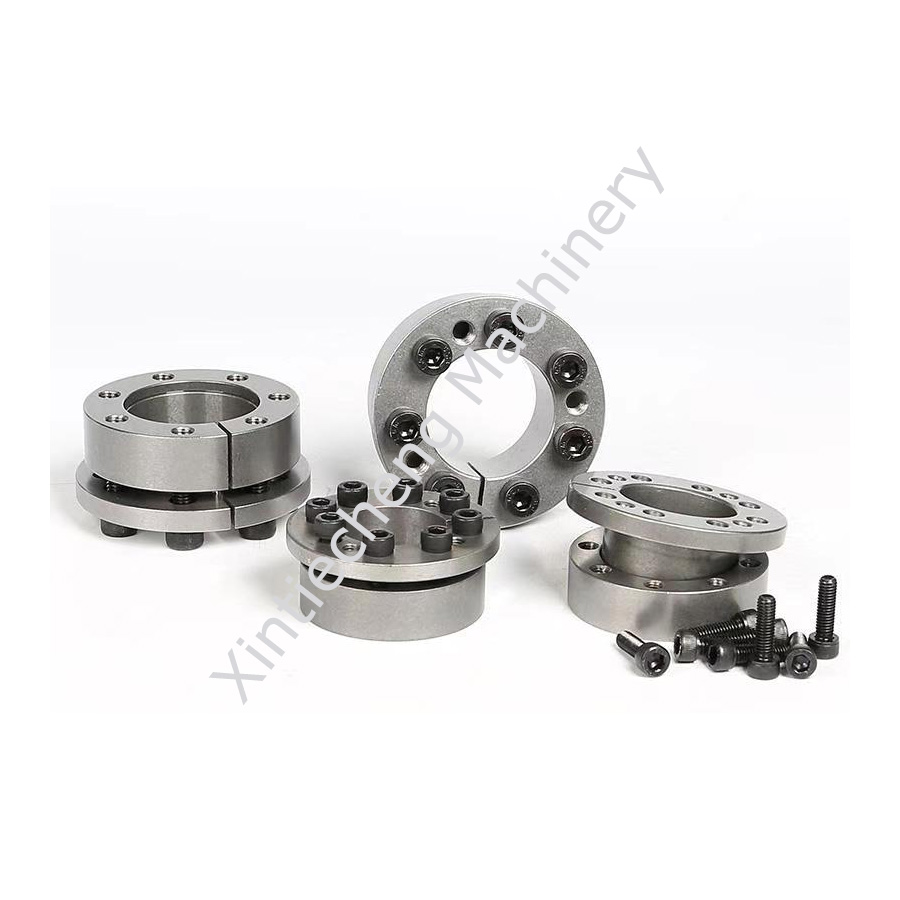

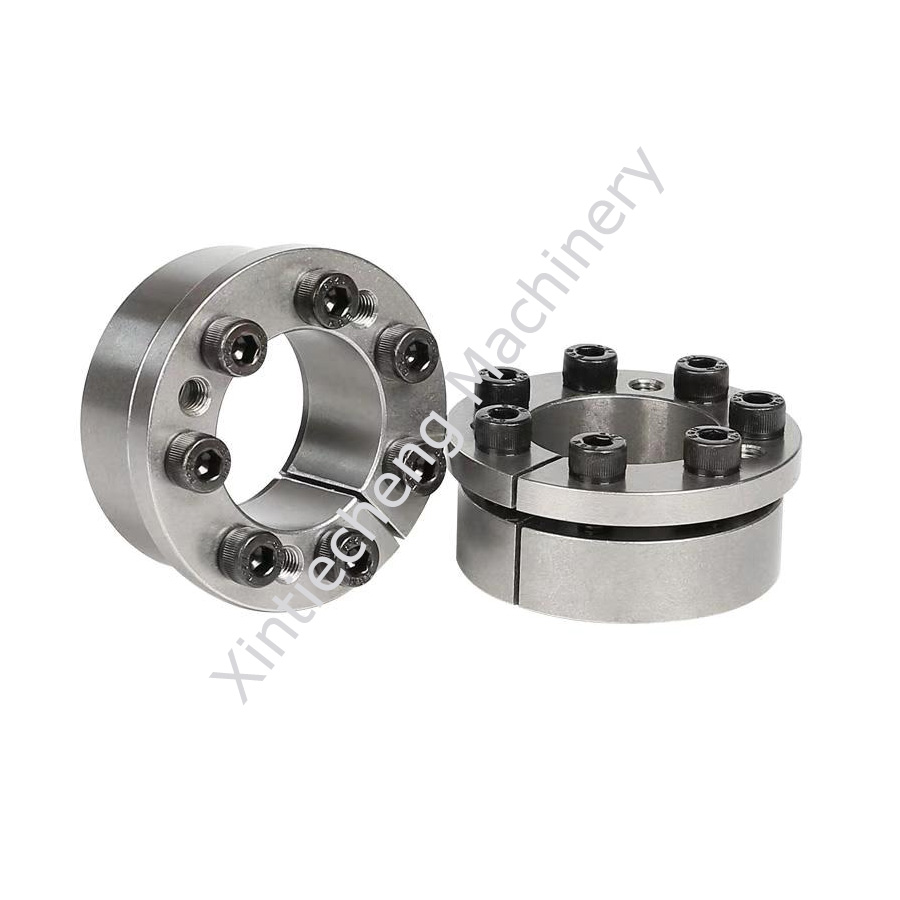

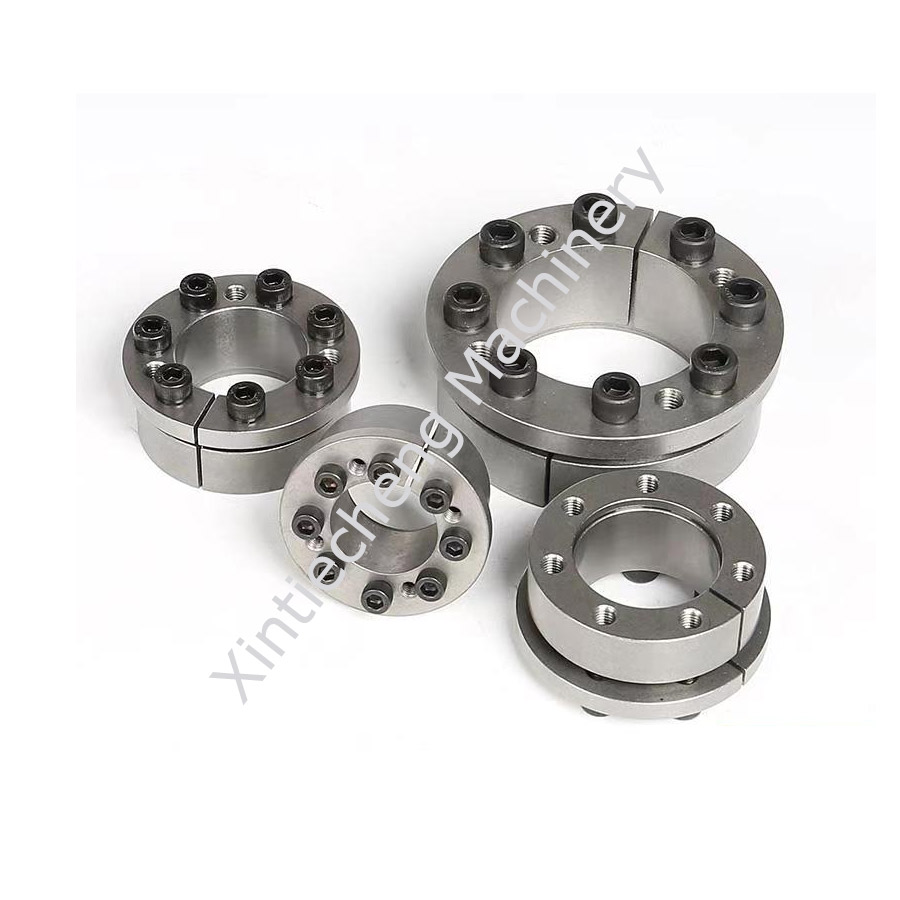

Z6胀套Expansion sleeve
1、安装简单，拆卸方便:安装时无需加热或冷缩，并不需要敲击。拆卸时将螺栓松开并顶出即可，无需借助拉马或敲击工具。
2、安装时可以任意确定轴向位置及径向方向。
3、再狭小空间安装操作较容易。
4、大型零部件安装较容易操作。
5、角度上和轴向不会反冲。
6、过载保护。
7、数与轴可以设计的更加小、轻便，节约成本和空间。
|
规格(mm) |
尺寸(mm) |
额定负载 |
接触压力 |
锁紧螺钉(G.12.9) |
重量(KG) |
||||
|

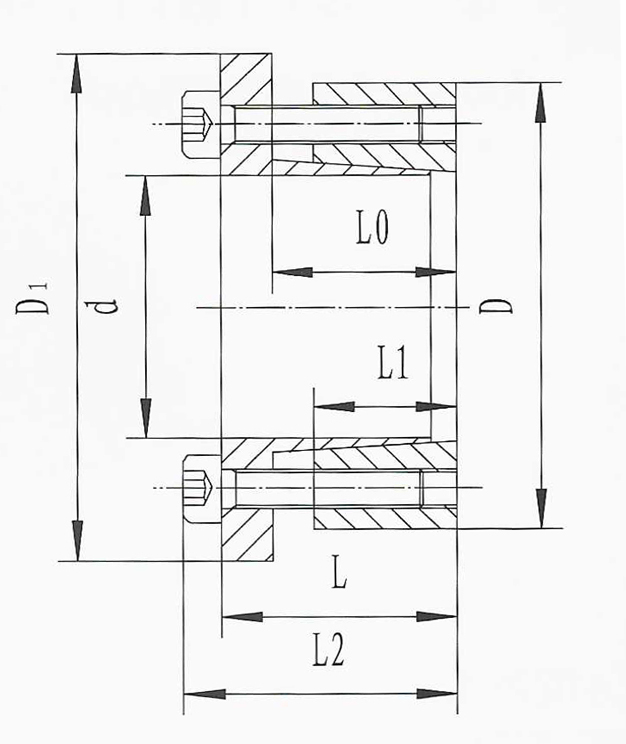

d x D x L |
L1 |
L2 |
D1 |
轴向(KN) |
扭矩(N.m) |
轴(Mpa) |
毂(Mpa) |
拧紧力矩(N.m) |
|
|
14x 55x 30 16x 55x 30 18x 55x 30 |
17 17 17 |
38 38 38 |
62 62 62 |
17 18 18 |
120 136 150 |
207 175 163 |
56 53 56 |
25 25 25 |
0.49 0.48 0.47 |
|
19x 55x 30 20x 55x 30 22x 55x 30 |
17 17 17 |
38 38 38 |
62 62 62 |
19 17 26 |
170 160 290 |
158 141 189 |
58 53 77 |
25 25 35 |
0.47 0.46 0.45 |
|
24x 55x 30 25x 55x 30 28x 55x 30 30x 55x 30 |
17 17 17 17 |
38 38 38 38 |
62 62 62 62 |
24 24 31 30 |
290 300 430 450 |
165 160 173 158 |
73 73 89 86 |
35 35 41 41 |
0.43 0.42 0.40 0.38 |
|
24x 65x 30 25x 65x 30 |
17 17 |
38 38 |
72 72 |
40 40 |
430 440 |
237 221 |
87 86 |
30 30 |
0.63 0.62 |
|
28x 65x 30 30x 65x 30 32x 65x 30 |
17 17 17 |
38 38 38 |
72 72 72 |
40 40 40 |
610 590 660 |
248 222 202 |
107 103 100 |
35 35 35 |
0.59 0.57 0.56 |
|
35x 65x 30 38x 65x 30 40x 65x 30 |
17 17 17 |
38 38 38 |
72 72 72 |
50 50 50 |
950 1000 1090 |
243 218 213 |
131 127 131 |
41 41 41 |
0.52 0.49 0.47 |
|
30x 80x 33 32x 80x 33 35x 80x 33 |
20 20 20 |
41 41 41 |
87 87 87 |
50 50 60 |
800 860 1100 |
239 226 239 |
90 90 105 |
30 30 35 |
1.02 1.01 0.98 |
|
38x 80x 33 40x 80x 33 42x 80x 33 |
20 20 20 |
41 41 41 |
87 87 87 |
60 60 70 |
1200 1200 1500 |
223 203 228 |
106 102 120 |
35 35 41 |
0.94 0.91 0.88 |
|
45x 80x 33 48x 80x 33 50x 80x 33 |
20 20 20 |
41 41 41 |
87 87 87 |
70 70 70 |
1600 1700 1800 |
215 197 195 |
121 118 122 |
41 41 41 |
0.84 0.78 0.74 |
