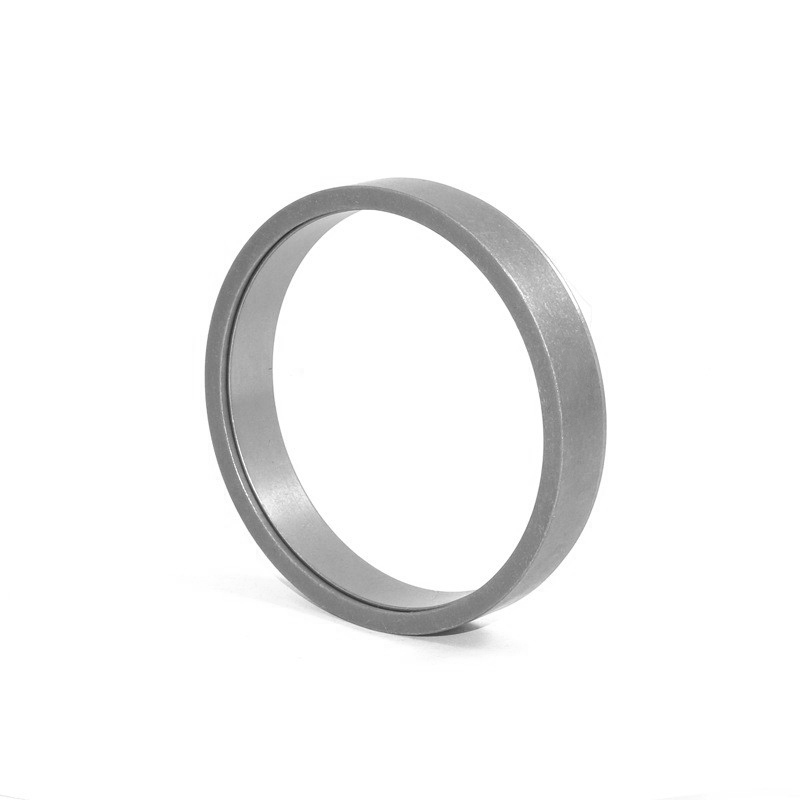

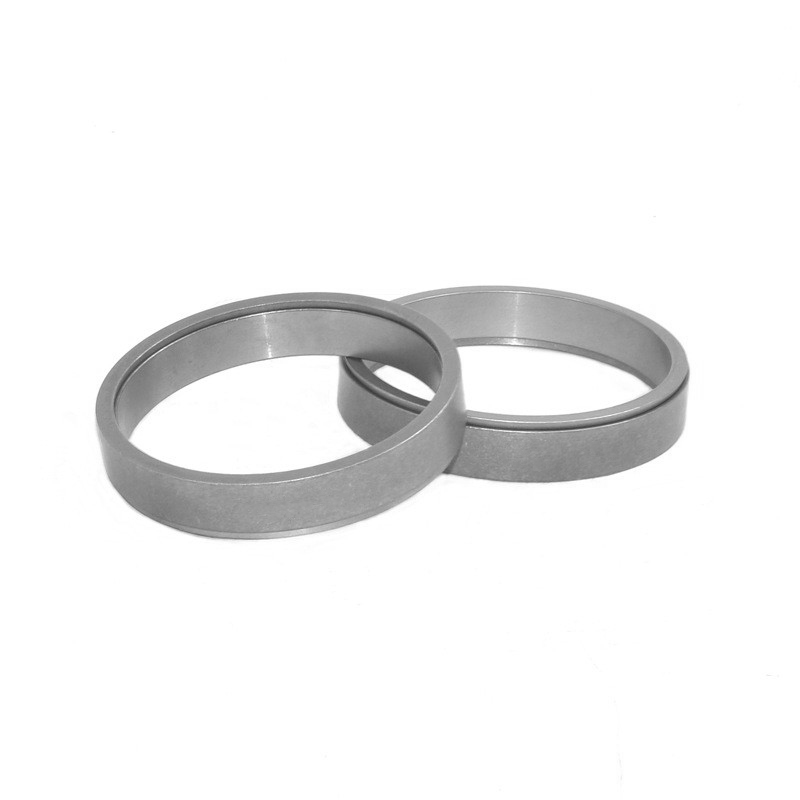

Z1胀套Expansion sleeve
1、安装简单，拆卸方便:安装时无需加热或冷缩，并不需要敲击。拆卸时将螺栓松开并顶出即可，无需借助拉马或敲击工具。
2、安装时可以任意确定轴向位置及径向方向。
3、再狭小空间安装操作较容易。
4、大型零部件安装较容易操作。
5、角度上和轴向不会反冲。
6、过载保护。
7、数与轴可以设计的更加小、轻便，节约成本和空间。
|
规格(mm) |
尺寸(mm) |
额定负载 |
接触压力 |
重量(KG) |
||
|
d x D x L |
L1 |
轴向(KN) |
扭矩(N.m) |
轴(Mpa) |
毂(Mpa) |
|
|
6 x 9 x 4.5 7 x 10 x 4.5 8 x 11 x 4.5 |
3.70 3.70 3.70 |
0.83 0.85 1.22 |
2 3 5 |
116 101 125 |
76 67 94 |
0.002 0.002 0.002 |
|
9 x 12 x 4.5 10 x 13 x 4.5 12 x 15 x 4.5 |
3.70 3.70 3.70 |
1.83 1.83 1.91 |
8 10 11 |
146 130 115 |
109 101 90 |
0.002 0.002 0.002 |
|
13 x16 x 4.5 14 x 18 x 6.3 15 x 19 x 6.3 |
3.70 5.30 5.30 |
1.96 3.31 3.34 |
13 23 25 |
107 120 113 |
87 94 88 |
0.002 0.002 0.005 |
|
16 x 20 x 6.3 17 x 21 x 6.3 18 x 22 x 6.3 |
5.30 5.30 5.30 |
3.40 3.59 3.68 |
28 29 33 |
110 102 102 |
89 82 82 |
0.006 0.006 0.007 |
|
19 x 24 x 6.3 20 x 25 x 6.3 22 x 26 x 6.3 |
5.30 5.30 5.30 |
4.96 5.54 5.88 |
47 55 65 |
133 140 132 |
105 109 113 |
0.007 0.009 0.007 |
|
24 x 28 x 6.3 25 x 30 x 6.3 28 x 32 x 6.3 |
5.30 5.30 5.30 |
5.89 6.02 6.13 |
73 73 85 |
130 117 112 |
110 97 97 |
0.008 0.009 0.010 |
|
30 x 35 x 6.3 32 x 36 x 6.3 35 x 40 x 7.0 |
5.30 5.30 6.00 |
6.14 7.99 9.20 |
90 127 166 |
99 126 121 |
84 112 107 |
0.011 0.011 0.016 |
|
36 x 42 x 7.0 38 x 44 x 7.0 40 x 45 x 8.0 |
6.00 6.00 6.60 |
9.48 9.84 10.8 |
166 186 226 |
113 113 113 |
98 98 103 |
0.019 0.021 0.021 |
|
42 x 48 x 8.0 45 x 52 x 10 48 x 55 x 10 |
6.60 8.60 8.60 |
11.3 16.2 24.0 |
226 364 589 |
106 108 160 |
91 98 139 |
0.026 0.045 0.043 |
|
50 x 57 x 10 55 x 62 x 10 56 x 64 x 12 |
8.60 8.60 10.4 |
25.0 25.0 28.0 |
608 700 810 |
152 146 134 |
131 130 118 |
0.045 0.049 0.070 |
|
60 x 68 x 12 63 x 71 x 12 65 x 73 x 12 |
10.4 10.4 10.4 |
28.0 29.0 30.0 |
830 880 970 |
120 116 117 |
106 102 102 |
0.070 0.080 0.090 |
|
70 x 79 x 14 71 x 80 x 14 75 x 84 x 14 |
12.2 12.2 12.2 |
37.0 38.0 39.0 |
1310 1390 1440 |
119 119 114 |
105 109 99 |
0.115 0.110 0.120 |
|
80 x 91 x 17 85 x 96 x 17 90 x 101 x 17 |
15.0 15.0 15.0 |
54.0 58.0 60.0 |
2160 2450 2700 |
123 122 119 |
103 107 104 |
0.210 0.210 0.220 |
|
95 x 106 x 17 100 x 114 x 21 110 x 124 x 21 |
15.0 18.7 18.7 |
61.0 83.0 91.0 |
2900 4160 5000 |
114 119 116 |
105 104 102 |
0.230 0.390 0.420 |
|
120 x 134 x 21 130 x 148 x 28 140 x 158 x 28 |
18.7 25.3 25.3 |
103.0 145.0 162.0 |
6170 9400 11000 |
122 118 122 |
107 103 107 |
0.460 0.860 0.960 |
|
150 x 168 x 28 160 x 178 x 28 170 x 191 x 33 |
25.3 25.3 30.0 |
177.0 186.0 236.0 |
13300 14900 20100 |
124 122 124 |
108 112 108 |
1.000 1.000 1.540 |
|
180 x 201 x 33 190 x 211 x 33 200 x 224 x 38 |
30.0 30.0 34.8 |
238.0 258.0 320.0 |
21500 24400 32000 |
121 121 122 |
106 111 107 |
1.610 1.800 2.400 |
|
210 x 234 x 38 220 x 244 x 38 230 x 257 x 43 |
34.8 34.8 39.5 |
343.0 348.0 388.0 |
36000 38000 45000 |
124 121 114 |
113 111 100 |
2.500 2.600 3.400 |
|
240 x 267 x 43 250 x 280 x 48 260 x 290 x 48 |
39.5 44.0 44.0 |
419.0 425.0 435.0 |
51000 53000 56500 |
120 101 100 |
110 90 89 |
3.800 4.800 4.900 |
|
270 x 300 x 48 280 x 313 x 53 290 x 323 x 53 |
44.0 49.0 49.0 |
450.0 519.0 527.0 |
61000 74700 75200 |
100 103 97 |
89 92 86 |
5.000 6.400 6.500 |
|
300 x 333 x 53 320 x 360 x 65 340 x 380 x 65 |
49.0 59.0 59.0 |
540.0 740.0 785.0 |
79000 119000 133600 |
95 104 104 |
85 93 93 |
6.800 11.00 11.50 |
|
360 x 400 x 65 380 x 420 x 65 400 x 440 x 65 |
59.0 59.0 59.0 |
810.0 880.0 887.0 |
145000 168500 176000 |
101 105 99 |
91 95 89 |
12.30 13.00 13.70 |
|
420 x 460 x 65 440 x 480 x 65 460 x 500 x 65 |
59.0 59.0 59.0 |
888.0 970.0 1040.0 |
186000 213000 240000 |
95 99 102 |
86 89 93 |
14.10 14.80 15.50 |
|
480 x 520 x 65 500 x 540 x 65 |
59.0 59.0 |
1080.0 1090.0 |
261000 270000 |
102 97 |
93 88 |
16.00 16.70 |
