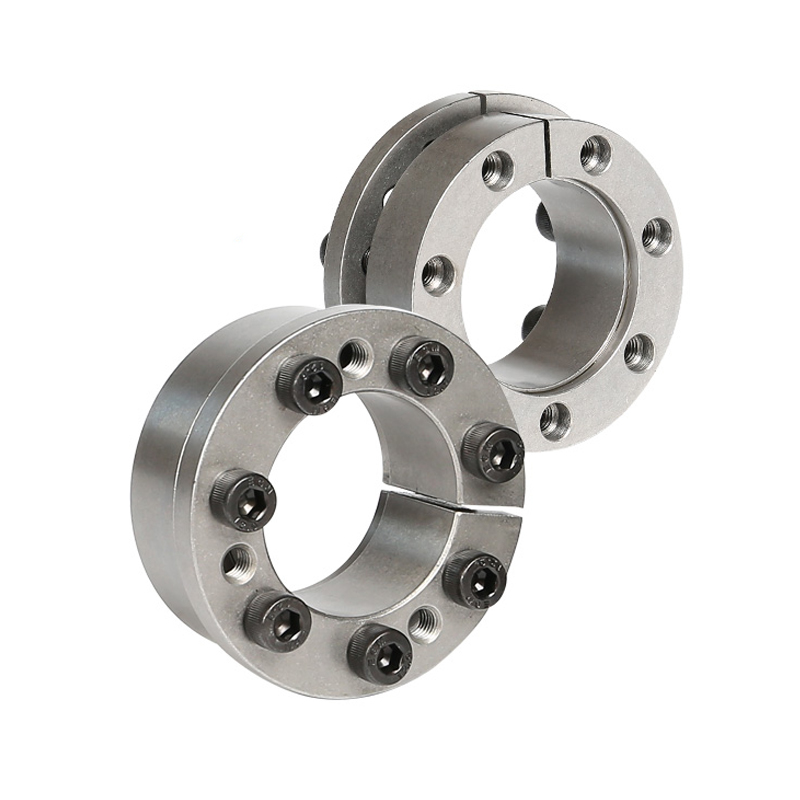

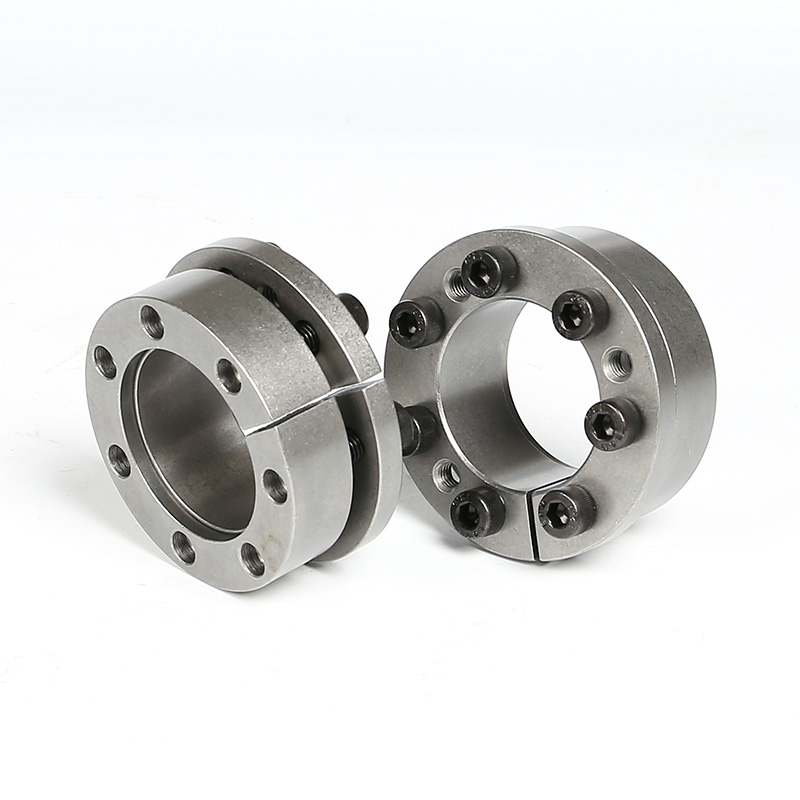

Z8胀套Expansion sleeve
1、安装简单，拆卸方便:安装时无需加热或冷缩，并不需要敲击。拆卸时将螺栓松开并顶出即可，无需借助拉马或敲击工具。
2、安装时可以任意确定轴向位置及径向方向。
3、再狭小空间安装操作较容易。
4、大型零部件安装较容易操作。
5、角度上和轴向不会反冲。
6、过载保护。
7、数与轴可以设计的更加小、轻便，节约成本和空间。
|

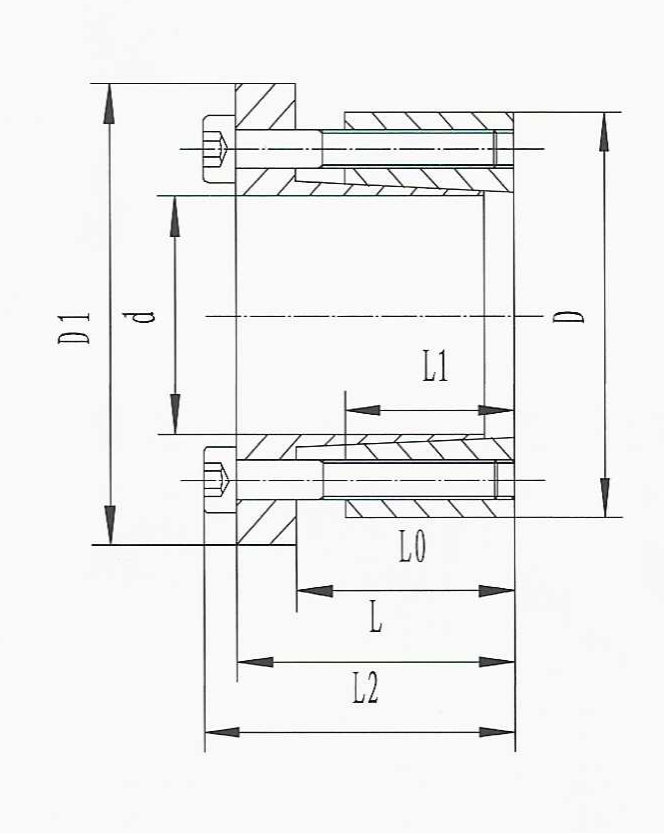

规格(mm) |
尺寸(mm) |
额定负载 |
接触压力 |
锁紧螺钉 (G.12.9) |
重量(KG) |
||||
|
d x D x L |
L1 |
L2 |
D1 |
轴向(KN) |
扭矩(N.m) |
轴(Mpa) |
毂(Mpa) |
拧紧力矩(N.m) |
|
|
18 x 47 x 28 19 x 47 x 28 20 x 47 x 28 |
17 17 17 |
34 34 34 |
54 54 54 |
28 28 28 |
270 274 280 |
212 215 218 |
94 93 94 |
17 17 17 |
0.30 0.30 0.32 |
|
22 x 47 x 28 24 x 50 x 28 25 x 50 x 28 |
17 17 17 |
34 34 34 |
54 57 57 |
28 28 34 |
300 330 420 |
200 178 210 |
95 89 105 |
17 17 17 |
0.32 0.35 |
|
28 x 55 x 18 30 x 55 x 28 32 x 60 x 28 |
17 17 17 |
34 34 34 |
62 62 67 |
34 35 40 |
480 510 730 |
196 177 222 |
98 96 116 |
17 17 17 |
0.37 0.37 0.39 |
|
35 x 60 x 28 38 x 65 x 28 40 x 65 x 28 |
17 17 17 |
34 34 34 |
67 72 72 |
44 45 50 |
770 830 940 |
194 181 182 |
112 103 109 |
17 17 17 |
0.39 0.46 0.46 |
|
42 x 75 x 33 45 x 75 x 33 48 x 80 x 33 |
20 20 20 |
41 41 41 |
82 82 87 |
70 70 70 |
1590 1630 1740 |
234 213 198 |
130 124 119 |
41 41 41 |
0.72 0.70 0.80 |
|
50 x 80 x 33 55 x 85 x 33 60 x 90 x 33 |
20 20 20 |
41 41 41 |
87 92 97 |
80 80 80 |
1830 2210 2410 |
195 192 178 |
120 125 120 |
41 41 41 |
0.77 0.80 0.88 |
|
65 x 95 x 33 70 x 110 x 40 75 x 115 x 40 |
20 24 24 |
41 50 50 |
102 117 122 |
90 130 130 |
3090 4620 4900 |
192 208 191 |
131 134 123 |
41 83 83 |
0.93 1.60 1.76 |
|
80 x 120 x 40 85 x 125 x 40 90 x 130 x 40 |
24 24 24 |
50 50 50 |
127 132 137 |
130 150 150 |
5000 6300 6800 |
176 195 187 |
119 135 131 |
83 83 83 |
1.81 1.90 2.00 |
|
95 x 135 x 40 100 x 145 x 44 110 x 155 x 44 |
24 26 26 |
50 56 56 |
142 152 162 |
160 190 200 |
7700 9800 10200 |
191 202 173 |
132 141 125 |
83 145 145 |
2.10 2.80 3.20 |
|
120 x 165 x 44 130 x 180 x 54 140 x 190 x 54 |
26 34 34 |
56 66 68 |
172 187 197 |
220 280 290 |
13300 19000 20000 |
189 177 158 |
138 126 115 |
145 145 |
3.40 5.10 5.40 |
|
150 x 200 x 54 160 x 210 x 54 170 x 225 x64 |
34 34 44 |
68 68 |
207 217 232 |
340 370 380 |
26000 30000 34000 |
179 185 141 |
133 139 106 |
230 230 230 |
5.60 6.00 7.90 |
|
180 x 235 x 64 190 x 250 x 64 200 x 260 x 64 |
44 44 44 |
78 78 78 |
242 257 267 |
400 480 500 |
35000 48000 48000 |
130 160 144 |
101 120 110 |
230 230 230 |
8.80 10.0 10.5 |
|
220 x 285 x 72 240 x 305 x 72 260 x 325 x 72 |
50 50 50 |
88 88 88 |
294 314 334 |
587 734 880 |
645000 88000 114000 |
145 165 180 |
110 130 145 |
355 355 355 |
13.40 14.30 15.50 |
|
280 x 355 x 84 300 x 375 x 84 |
60 60 |
102 102 |
364 384 |
948 1059 |
132000 159000 |
150 160 |
120 125 |
485 485 |
22.90 24.40 |
|
320 x 405 x 101 340 x 425 x 101 |
74 74 |
121 121 |
414 434 |
1374 1603 |
220000 272500 |
150 175 |
120 135 |
690 690 |
36.10 38.40 |
|
360 x 455 x 116 380 x 475 x 116 400 x 495 x 116 |
86 86 86 |
138 138 138 |
464 486 504 |
1710 1995 1995 |
308000 379000 399000 |
140 155 150 |
110 125 120 |
930 930 930 |
46.20 55.00 61.00 |
