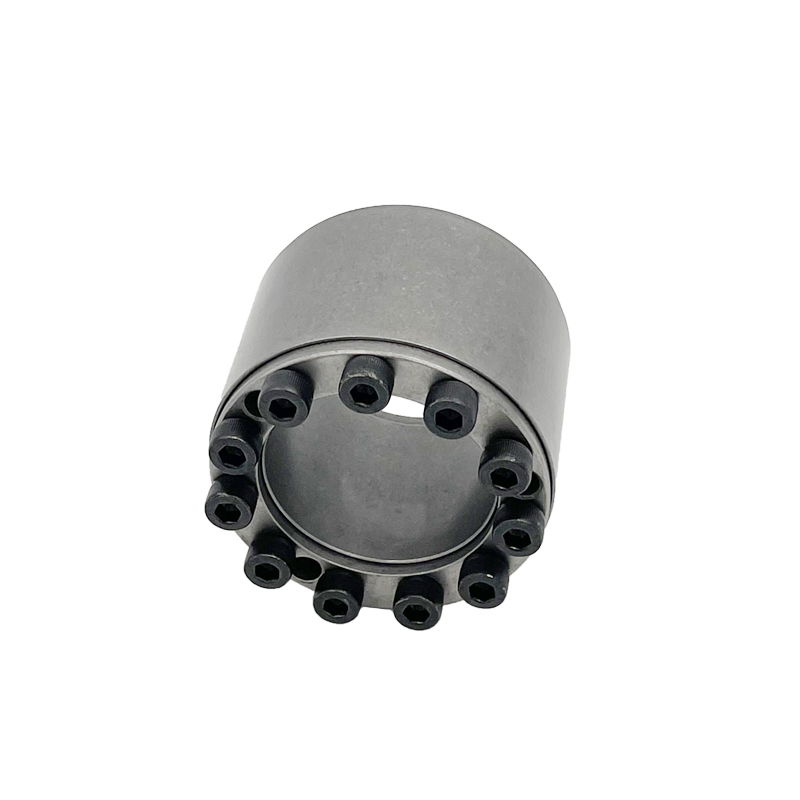

Z18胀套Expansion sleeve
1、安装简单，拆卸方便:安装时无需加热或冷缩，并不需要敲击。拆卸时将螺栓松开并顶出即可，无需借助拉马或敲击工具。
2、安装时可以任意确定轴向位置及径向方向。
3、再狭小空间安装操作较容易。
4、大型零部件安装较容易操作。
5、角度上和轴向不会反冲。
6、过载保护。
7、数与轴可以设计的更加小、轻便，节约成本和空间。
|
规格(mm) |
尺寸(mm) |
额定负载 |
接触压力 |
锁紧螺钉 (G.12.9) |
重量 (KG) |
||
|
d x D x L |
L1 |
L2 |
轴向(KN) |
扭矩(N.m) |
轴(Mpa) |
拧紧力矩(N.m) |
|
|
30 x 55 x 46 35 x 60 x 46 40 x 65 x 46 |
17 17 17 |
52 62 52 |
60 71 75 |
900 1250 1500 |
132 135 124 |
17 17 17 |
0.50 0.60 0.70 |
|
45 x 75 x 56 50 x 80 x 56 55 x 85 x 56 |
20 20 20 |
64 64 64 |
112 120 138 |
2500 3000 3800 |
136 132 138 |
41 41 41 |
1.10 1.20 1.30 |
|
60 x 90 x 56 65 x 95 x 56 70 x 110 x 68 |
20 24 |
64 64 78 |
143 162 219 |
4300 5300 7600 |
127 132 143 |
41 41 83 |
1.40 1.50 2.60 |
|
75 x 115 x 68 80 x 120 x 68 85 x 125 x 68 |
24 24 24 |
78 78 78 |
219 219 240 |
8200 8700 10400 |
134 125 133 |
83 83 83 |
2.80 2.90 3.10 |
|
90 x 130 x 68 95 x 135 x 68 100 x 145 x 76 |
24 24 28 |
78 78 88 |
274 274 301 |
12300 13000 15000 |
139 132 121 |
83 83 145 |
3.20 3.30 4.50 |
|
110 x 155 x 76 120 x 165 x 76 130 x 180 x 86 |
28 28 33 |
88 88 98 |
338 376 451 |
18600 22500 29300 |
123 126 121 |
145 145 145 |
4.90 5.30 7.30 |
|
140 x 190 x 86 150 x 200 x 86 160 x 210 x 86 |
33 33 33 |
98 98 98 |
451 526 563 |
31500 39400 45000 |
112 122 123 |
145 145 145 |
7.80 8.20 8.70 |
|
170 x 225 x 98 180 x 235 x 98 190 x 250 x 114 |
38 38 46 |
112 112 126 |
619 722 825 |
52500 64900 78300 |
112 124 113 |
230 230 230 |
11.6 12.2 16.7 |
|
200 x 260 x 114 220 x 285 x 122 240 x 305 x 122 |
46 50 50 |
126 138 138 |
928 1146 1146 |
92700 126000 137500 |
121 126 115 |
230 355 355 |
17.4 22.3 24.1 |
|
260 x 325 x 122 280 x 355 x 146 300 x 375 x 146 |
50 60 60 |
138 164 164 |
1289 1552 1724 |
167600 217000 258500 |
120 113 117 |
355 485 485 |
25.8 38.2 40.6 |
