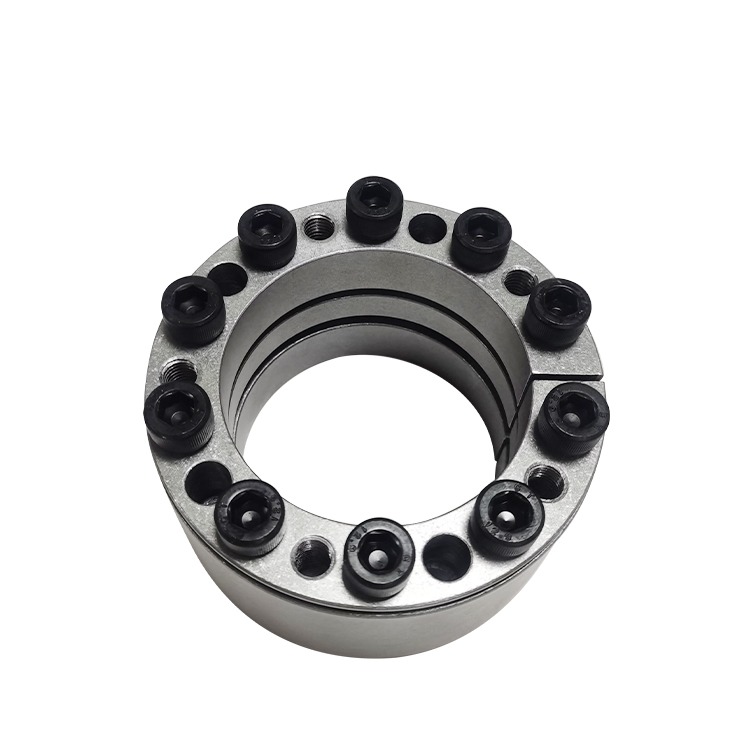

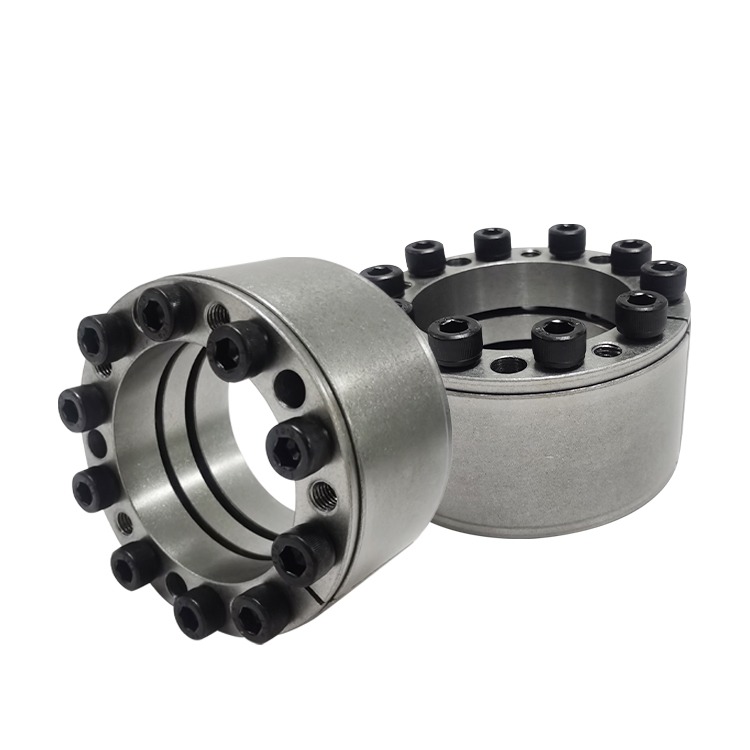

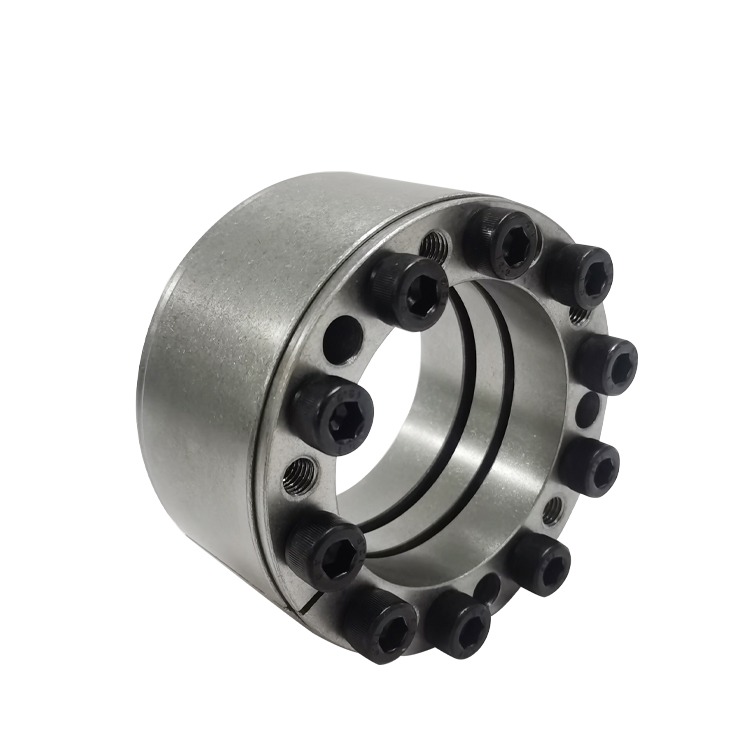

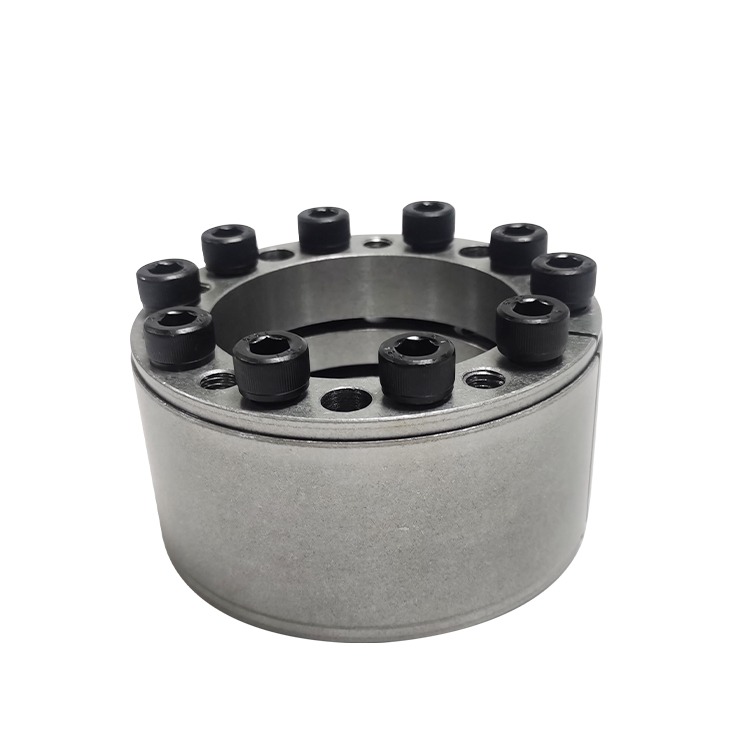

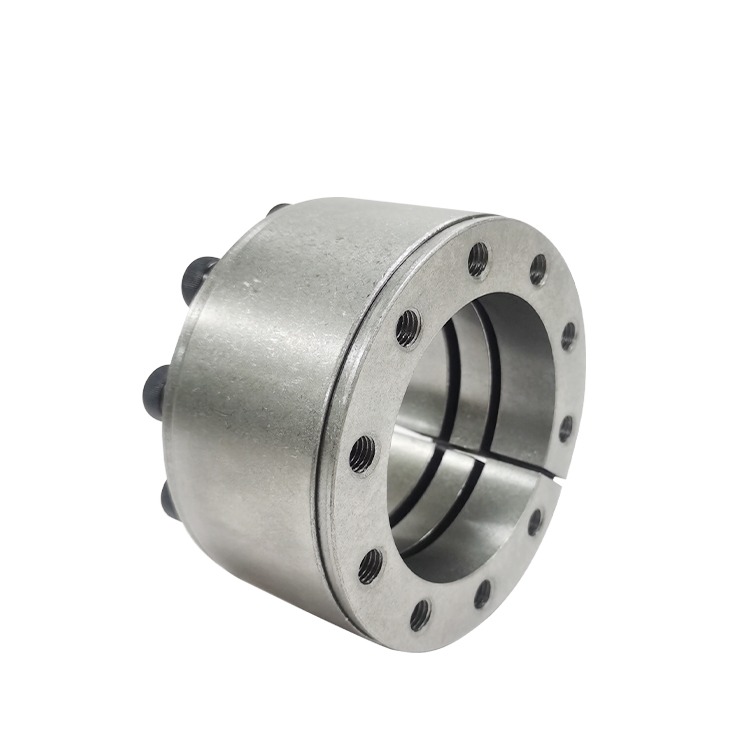

Z12B胀套Expansion sleeve
1、安装简单，拆卸方便:安装时无需加热或冷缩，并不需要敲击。拆卸时将螺栓松开并顶出即可，无需借助拉马或敲击工具。
2、安装时可以任意确定轴向位置及径向方向。
3、再狭小空间安装操作较容易。
4、大型零部件安装较容易操作。
5、角度上和轴向不会反冲。
6、过载保护。
7、数与轴可以设计的更加小、轻便，节约成本和空间。
|
规格(mm) |
尺寸(mm) |
额定负载 |
接触压力 |
锁紧螺钉 (G.12.9) |
重量 (KG) |
|||
|
d x D x L |
L1 |
L2 |
轴向(KN) |
扭矩(N.m) |
轴(Mpa) |
毂(Mpa) |
拧紧力矩(N.m) |
|
|
25 x 50 x 45 28 x 55 x 45 30 x 55 x 45 |
39 39 39 |
51 51 51 |
76 76 76 |
950 1070 1150 |
245 219 204 |
122 111 111 |
17 17 17 |
0.50 0.60 0.60 |
|
35 x 60 x 45 38 x 65 x 45 40 x 65 x 45 |
39 39 39 |
51 51 51 |
76 90 104 |
1340 1450 1530 |
175 161 153 |
102 94 94 |
17 17 17 |
0.70 0.70 0.70 |
|
42 x 75 x 45 45 x 75 x 45 42 x 75 x 64 |
39 39 56 |
51 51 72 |
120 138 122 |
2910 3087 2970 |
188 175 188 |
105 105 105 |
41 41 41 |
0.90 0.87 1.00 |
|
45 x 75 x 64 48 x 80 x 64 50 x 80 x 64 |
56 56 56 |
72 72 72 |
141 166 192 |
3150 4000 4850 |
175 164 159 |
105 98 102 |
41 41 41 |
0.90 1.40 1.26 |
|
55 x 85 x 64 60 x 90 x 64 65 x 95 x 64 |
56 56 56 |
72 72 72 |
194 249 256 |
5160 7460 8400 |
140 170 163 |
93 117 114 |
41 41 41 |
1.36 1.46 1.55 |
|
70 x 110 x 60 80 x 120 x 60 90 x 130 x 60 |
50 50 50 |
70 70 70 |
120 150 165 |
4180 5980 7400 |
113 124 121 |
64 73 75 |
83 83 83 |
2.30 2.50 2.70 |
|
100 x 145 x 70 110 x 155 x 70 120 x 165 x 70 |
60 60 60 |
82 82 82 |
219 219 241 |
10930 12000 14400 |
121 110 111 |
74 69 72 |
145 145 145 |
4.10 4.40 4.80 |
|
130 x 180 x 79 140 x 190 x 79 150 x 200 x 79 |
65 65 65 |
91 91 91 |
306 328 328 |
19900 22900 24600 |
118 117 110 |
77 78 74 |
145 145 145 |
6.30 6.60 7.80 |
|
160 x 210 x 79 170 x 225 x 92 180 x 235 x 92 |
65 78 78 |
91 106 106 |
350 446 446 |
28000 37800 40100 |
110 109 103 |
75 74 71 |
145 230 230 |
7.40 10.7 11.3 |
|
190 x 250 x 102 200 x 260 x 102 220 x 285 x 108 |
88 88 96 |
116 116 124 |
475 535 624 |
45100 53400 68600 |
90 96 94 |
62 67 66 |
230 230 355 |
14.6 15.3 20.2 |
|
240 x 305 x 108 260 x 325 x 108 280 x 355 x 110 |
96 96 96 |
124 124 130 |
832 832 979 |
99800 108000 137000 |
115 106 122 |
82 77 85 |
355 355 690 |
21.8 23.4 30.0 |
|
300 x 375 x 110 |
96 |
130 |
1044 |
156000 |
121 |
86 |
690 |
31.2 |
